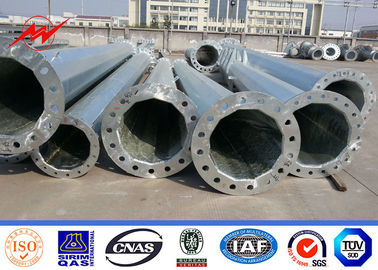

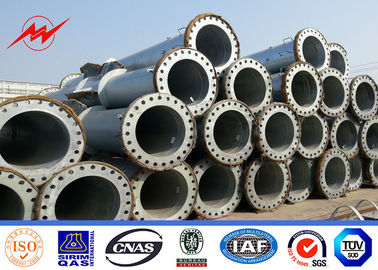

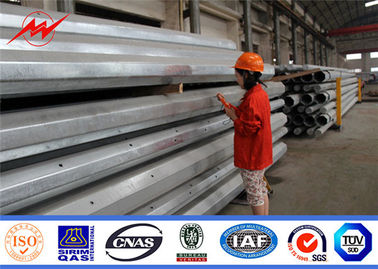

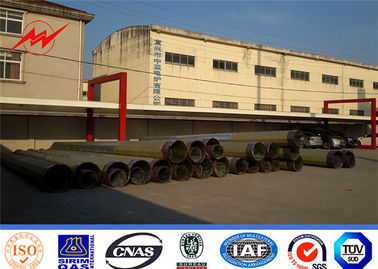

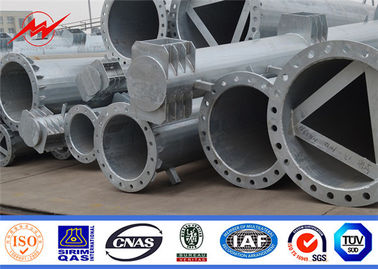

đường dây điện cao thế 30ft điện cực viễn vọng thép cực cực truyền điện
Thông số kỹ thuật:
| Phạm vi phân phối | ||||
| Mã sản phẩm | Chiều dài | ULS | Kích thước cực | |
| Hàng đầu | Căn cứ | |||
| 11M 13,5KN | 11 triệu | 13,5kN | 160 | 328 |
| 12,5M 12KN | 12,5M | 12KN | 160 | 340 |
| 12,5M 16KN | 12,5M | 16KN | 180 | 380 |
| 12,5M 24KN | 12,5M | 24KN | 200 | 420 |
| 14M 16KN | 14 triệu | 16KN | 190 | 402 |
| 14M 24KN | 14 triệu | 24KN | 210 | 465 |
| 15,5M 12KN | 15,5M | 12KN | 160 | 405 |
| 24,5M 24KN | 15,5M | 24KN | 210 | 500 |
| Lưu ý: Giảm dần 12 mặt, chôn trực tiếp Độ lệch cực nhỏ hơn 5% chiều cao cực ở 50% ULS |
||||
| Phạm vi truyền phụ | ||||
| Mã sản phẩm | Chiều dài | ULS | Kích thước cực | |
| Hàng đầu | Căn cứ | |||
| 18,5M 24KN | 18,5M | 24KN | 210 | 660 |
| 18,5M 40KN | 18,5M | 40KN | 260 | 730 |
| 21M 40KN | 21 triệu | 30KN | 220 | 697 |
| 21M 40KN | 21 triệu | 40KN | 260 | 795 |
| 24M 30KN | 24 triệu | 30KN | 220 | 755 |
| 24M 40KN | 24 triệu | 40KN | 300 | 760 |
| Lưu ý: Giảm dần 12 mặt, chôn trực tiếp | ||||
| loạt | Diametar bên ngoài | Tường Thicness | Đồng bằng và ống | |
| mm | Tối thiểu | mm / SWG | Kg./M | Mtrs./Ton |
| 15 L | 21.3 | 2 | 0,947 | 1058 |
| M | 2.6 | 1,21 | 826 | |
| H | 3.2 | 1,44 | 694 | |
| 20 L | 26,9 | 2.3 | 1,38 | 725 |
| M | 2.6 | 1,56 | 641 | |
| H | 3.2 | 1,87 | 535 | |
| 25 L | 33,7 | 2.6 | 1,98 | 505 |
| M | 3.2 | 2,41 | 415 | |
| H | 4 | 2,93 | 341 | |
| 32 L | 42,4 | 2.6 | 2,54 | 394 |
| M | 3.2 | 3,1 | 323 | |
| H | 4 | 3,79 | 264 | |
| 40 L | 48.3 | 2.9 | 3.23 | 310 |
| M | 3.2 | 3.56 | 281 | |
| H | 4 | 4,37 | 229 | |
| 50 L | 60.3 | 2.9 | 4.08 | 245 |
| M | 3.6 | 5,03 | 199 | |
| H | 4,5 | 6.19 | 162 | |
| 65 L | 76.1 | 3.2 | 5,71 | 175 |
| M | 3.6 | 6,42 | 156 | |
| H | 4,5 | 7,93 | 126 | |
| 80 L | 88,9 | 3.2 | 6,72 | 149 |
| M | 4 | 8,36 | 120 | |
| H | 4,8 | 9,9 | 101 | |
| 90 L | 101,6 | 3.6 | 8,7 | 115 |
| M | 4 | 9,63 | 144 | |
| H | 4,8 | 11,5 | 87 | |
| 100 L | 114.3 | 3.6 | 9,75 | 103 |
| M | 4,5 | 12.2 | 82 | |
| H | 5,4 | 14,5 | 69 | |
| 110 L | 127 | 4,5 | 13.6 | 74 |
| M | 4,8 | 14,5 | 69 | |
| H | 5,4 | 16.2 | 62 | |
| 125 L | 139,7 | 4,5 | 15 | 67 |
| M | 4,8 | 15.9 | 63 | |
| H | 5,4 | 17,9 | 56 | |
| 135 L | 152,4 | 4,5 | 16.4 | 61 |
| M | 4,8 | 17,5 | 57 | |
| H | 5,4 | 19,6 | 51 | |
| 150 L | 165.1 | 4,5 | 17.8 | 56 |
| M | 4,8 | 18,9 | 52 | |
| H | 5,4 | 21.3 | 47 | |
| 150 L | 168.3 | 4,5 | 18.2 | 55 |
| M | 4,8 | 19,4 | 52 | |
| H1 | 5,4 | 21,7 | 46 | |
| H2 | 6,3 | 25.2 | 40 | |
| 175 L | 193,7 | 4,8 | 22,4 | 45 |
| M | 5,4 | 25.1 | 40 | |
| H | 5,9 | 27.3 | 37 | |
| 200 L | 219.1 | 4,85 | 25,4 | 39 |
| M | 5,6 | 29,5 | 34 | |
| H | 5,9 | 31 | 32 | |
| 225 H | 244,5 | 5,9 | 34,7 | 29 |
| 250 H | 273 | 5,9 | 38,9 | 26 |
| 300 H | 323,9 | 6,3 | 49.3 | 20 |
| 350 H | 355,6 | số 8 | 68,6 | 15 |
Mô tả tài liệu:
1. Ba Lan được chế tạo bởi các nhà máy kim loại chất lượng cao, được đúc thành thanh thép thẳng đứng hình nón nhiều hàng với xử lý chống ăn mòn mạ kẽm nóng
2. Khung tấm nhẹ được làm bằng thép không gỉ chất lượng cao
3. Bu lông và đai ốc bằng thép không gỉ
Quy trình sản xuất
Kiểm tra nguyên liệu thô → Cắt → uốn → Hàn (dọc) → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → lắp ráp mẫu → làm sạch bề mặt → Mạ kẽm hoặc sơn tĩnh điện, sơn → Hiệu chuẩn → Gói
Lịch sử công ty
JiangSu Milky Way Steel Poles Co., Ltd. được thành lập năm 1988, tọa lạc tại thành phố Yi, tỉnh Giang Tô, thị trấn Wan Shi, có diện tích 35.000 mét vuông, giá trị sản lượng hàng năm đạt 200 triệu.Chúng tôi có 20 năm kinh nghiệm trong thiết kế và sản xuất.Sản phẩm chính của chúng tôi là cột điện, tháp truyền thông, cột đèn đường, khung thép, v.v.Công ty có lực lượng kỹ thuật mạnh, thiết bị sản xuất tiên tiến, hệ thống quản lý chất lượng hoàn hảo, chất lượng sản phẩm đã đạt trình độ quốc tế tiên tiến.
