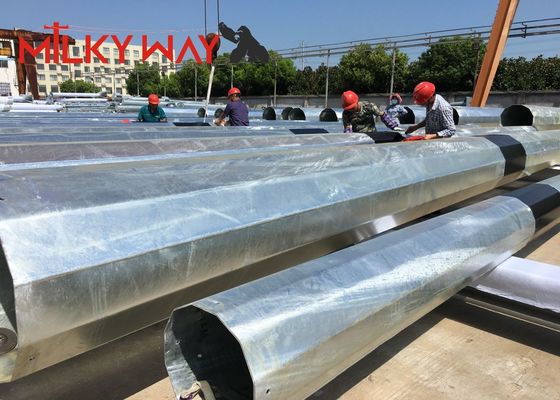

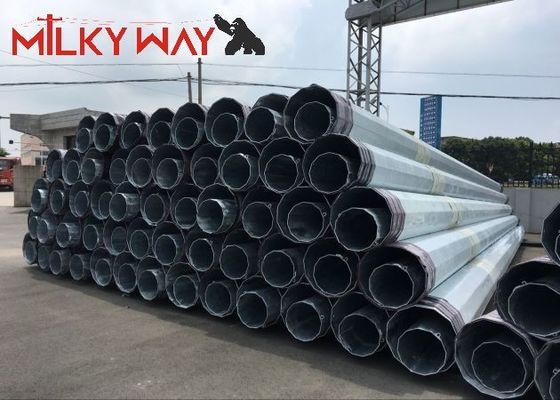

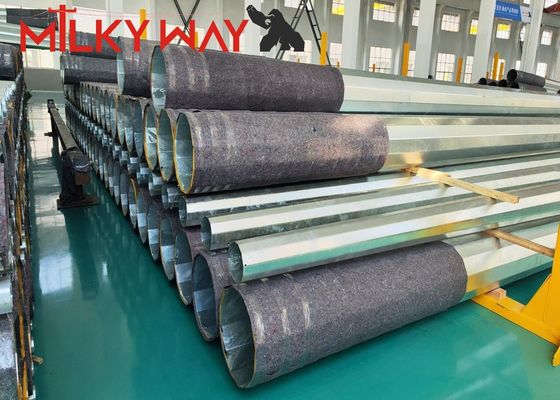

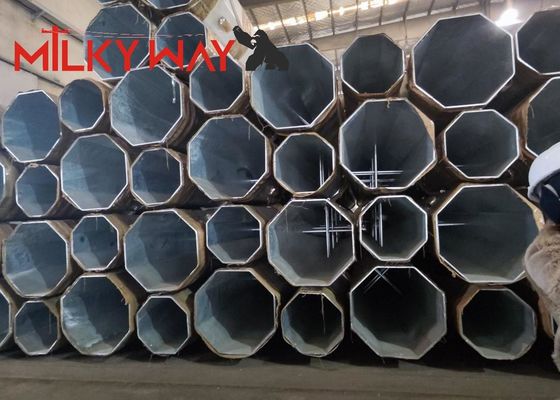

Cột điện truyền tải điện năng bằng thép tròn mạ kẽm nhúng nóng 20 M, phần cứng tháp truyền tải điện lực, 4mm cho phân phối điện
Thông số kỹ thuật:
| Phạm vi Phân phối | ||||
| Mã Sản phẩm | Chiều dài | ULS | Kích thước Cột | |
| Đỉnh | Đáy | |||
| 11M 13.5KN | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14M 16KN | 14M | 16KN | 190 | 402 |
| 14M 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5M | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5M | 24KN | 210 | 500 |
| Lưu ý: Hình nón 12 cạnh, chôn trực tiếp Độ lệch cột nhỏ hơn 5% chiều cao cột ở 50% ULS |
||||
| Phạm vi Truyền tải phụ | ||||
| Mã Sản phẩm | Chiều dài | ULS | Kích thước Cột | |
| Đỉnh | Đáy | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| Lưu ý: Hình nón 12 cạnh, chôn trực tiếp | ||||
Mô tả vật liệu:
1. Cột được làm bằng các nhà máy kim loại chất lượng cao, được đúc thành thanh thép dọc hình nón nhiều hàng với xử lý chống ăn mòn mạ kẽm nhúng nóng
2. Khung tấm nhẹ được làm bằng thép không gỉ chất lượng cao
3. Bu lông và đai ốc bằng thép không gỉ
Thông thường Q345B/A572, Cường độ chảy tối thiểu ≥ 345 N/mm²
Q235B/A36, Cường độ chảy tối thiểu ≥ 235 N/mm²
Cũng như cuộn cán nóng từ ASTM A572 GR65, GR50, SS400
Một số ưu điểm của cột thép so với cột gỗ như sau:
Nhẹ hơn - cột thép nhẹ hơn đáng kể so với cột gỗ
Nhất quán hơn - cột thép không thay đổi về kích thước
Tuổi thọ dài hơn – cột thép không dễ bị côn trùng, chim gõ kiến hoặc các loài động vật hoang dã khác
Giá cả cạnh tranh – cột thép ngày càng trở nên phải chăng hơn như một giải pháp thay thế cho gỗ
Có thể tái chế – cột thép có thể tái chế sau khi hết thời gian sử dụng
Hình thức khác nhau - cột thép có sẵn sơn, với lớp hoàn thiện mạ kẽm truyền thống hoặc bằng thép phong hóa
Với những ưu điểm của thép, các công ty tiện ích tiếp tục dựa vào các cột phân phối bằng thép thay cho gỗ.

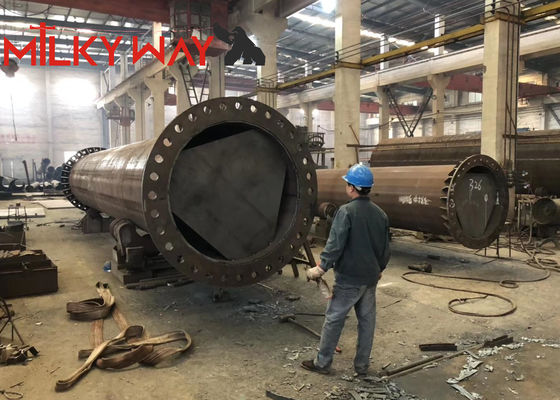

Hàn:
Thiết bị hàn hồ quang chìm và hàn CNC tiên tiến. Nó đã vượt qua thử nghiệm khuyết tật, hàn kép bên trong và bên ngoài làm cho hình dạng hàn đẹp mắt. Nó phù hợp với tiêu chuẩn hàn quốc tế của CWB và AWS D 1.1
Mạ kẽm
Tiêu chuẩn: NFA91121
Độ dày trung bình của lớp mạ kẽm: Không nhỏ hơn 86μm.
Lắp đặt
- Tháo tất cả các thiết bị trên cột trong quá trình lắp ráp.
- Khoanh một vòng cáp xung quanh trục cột của mỗi đoạn.
- Cố định vòng cáp trên đoạn trên cùng vào một khối ròng rọc.
- Vòng cáp ở đoạn dưới cùng được cố định chặt và cố định ở trọng tâm.
- Làm cho cột thép thẳng đứng bằng cách siết chặt vòng cáp của đoạn trên cùng.
- Cố định cột thép.
- Tháo vòng cáp.
