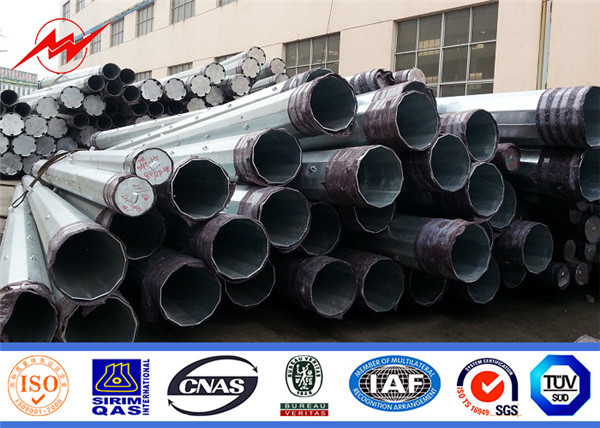

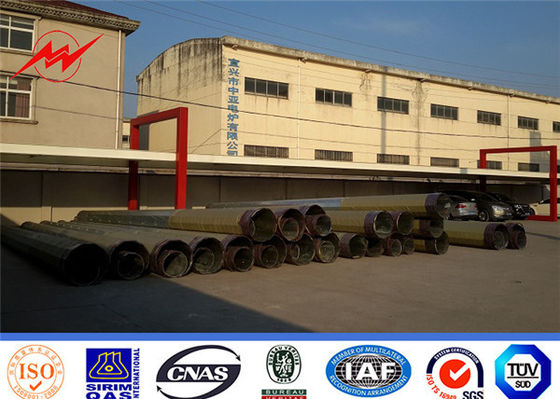

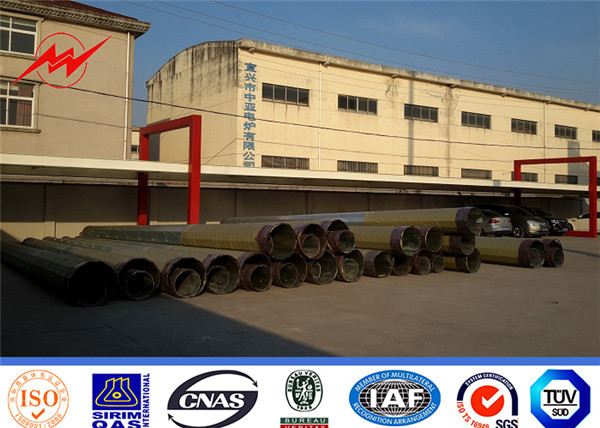

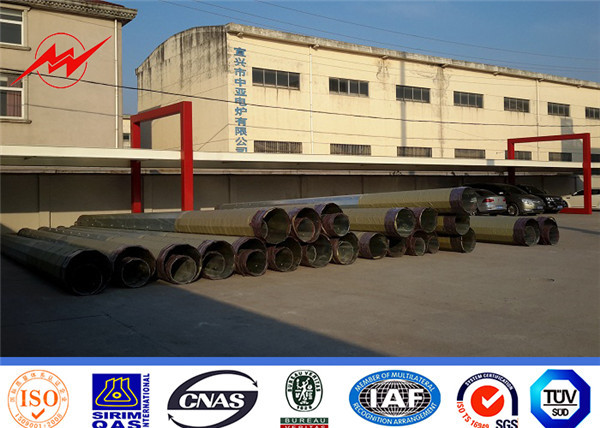

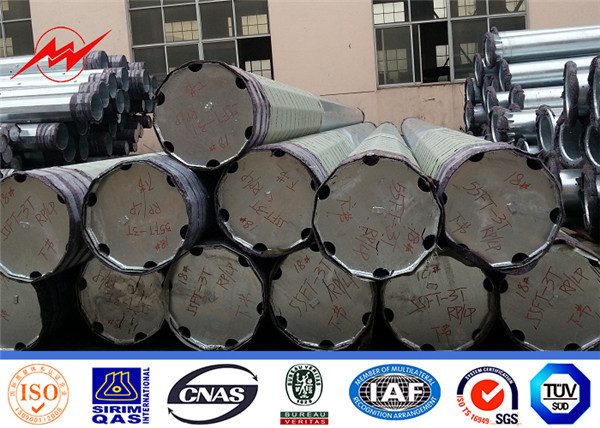

33KV 40FT 11900MM Thép mạ kẽm điện cực Thiết kế tải 500KGS
cột thép mạ kẽm
,cột truyền thép
Thông số kỹ thuật:
| Phạm vi phân phối | ||||
| Mã sản phẩm | Chiều dài | ULS | Kích thước cực | |
| Hàng đầu | Căn cứ | |||
| 11M 13.5KN | 11 triệu | 13.5kN | 160 | 328 |
| 12,5 triệu 12KN | 12,5 triệu | 12KN | 160 | 340 |
| 12.5M 16KN | 12,5 triệu | 16KN | 180 | 380 |
| 12.5K 24KN | 12,5 triệu | 24KN | 200 | 420 |
| 14M 16KN | 14 triệu | 16KN | 190 | 402 |
| 14M 24KN | 14 triệu | 24KN | 210 | 465 |
| 15,5 triệu 12KN | 15,5 triệu | 12KN | 160 | 405 |
| 15,5 triệu 24KN | 15,5 triệu | 24KN | 210 | 500 |
| Lưu ý: giảm dần 12 mặt, trực tiếp chôn cất Độ lệch cực nhỏ hơn 5% chiều cao cực tại 50% ULS | ||||
| Phạm vi truyền tải phụ | ||||
| Mã sản phẩm | Chiều dài | ULS | Kích thước cực | |
| Hàng đầu | Căn cứ | |||
| 18,5 triệu 24KN | 18,5 triệu | 24KN | 210 | 660 |
| 18,5 triệu 40KN | 18,5 triệu | 40KN | 260 | 730 |
| 21M 40KN | 21 triệu | 30KN | 220 | 697 |
| 21M 40KN | 21 triệu | 40KN | 260 | 795 |
| 24M 30KN | 24 triệu | 30KN | 220 | 755 |
| 24M 40KN | 24 triệu | 40KN | 300 | 760 |
| Lưu ý: giảm dần 12 mặt, trực tiếp chôn cất | ||||
Phù hợp cho | Phân phối điện |
Hình dạng | Hình nón, đa kim tự tháp, hình cột, đa giác hoặc hình nón |
Vật chất | Thông thường Q345B / A572, cường độ năng suất tối thiểu> = 345n / mm2 |
Torlance của dimenstion | + - 2% |
Quyền lực | 10 KV ~ 550 KV |
Yếu tố an toàn | Yếu tố an toàn để tiến hành rượu vang: 8 |
Tải thiết kế bằng Kg | 300 ~ 1000 Kg áp dụng cho 50cm từ cực |
Điểm | Nane palte qua sông hoặc keo, khắc, dập nổi theo yêu cầu của khách hàng |
Xử lý bề mặt | Mạ kẽm nhúng nóng sau ASTM A 123, |
Phần cực | Chế độ chèn, chế độ bên trong, chế độ kết nối mặt đối mặt |
Thiết kế cực | Chống động đất 8 cấp |
Tốc độ gió | 160 Km / giờ. 30 m / s |
Hàn | Chúng tôi có quá khứ thử nghiệm lỗ hổng. Trong và ngoài đôi hàn làm cho |
Độ dày | 1 mm đến 30 mm |

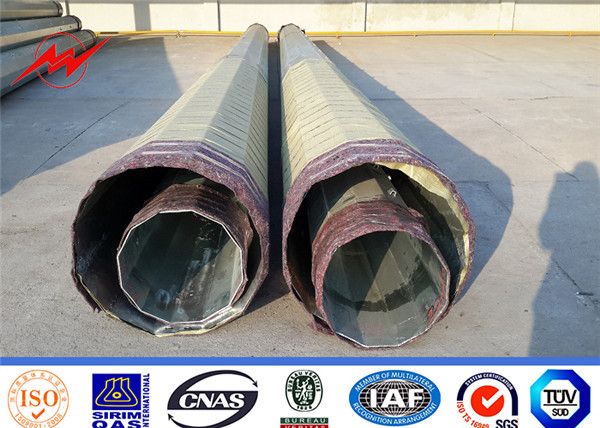

Gói | Cột của chúng tôi như nắp bình thường của Mat hoặc rơm bale ở trên và dưới, |
Sự miêu tả:
Phụ kiện tiêu chuẩn
- Tấm trên mặt
-Bản đệm
- Dải ngang
- Lỗ tiêu chuẩn
-ghi rung
-Đèn chống trượt
-Bộ bảo vệ
Đánh dấu -Painted
-Có thể điều chỉnh được
Đây là những phụ kiện tiêu chuẩn của cột điện.
Galvanizzation
Sự mạ điện cực của thép được kiểm soát chặt chẽ. Quá trình mạ điện được thực hiện bằng cách ngâm trong bồn tắm kẽm nóng chảy (450d °) sau khi được xử lý trước (ngâm).

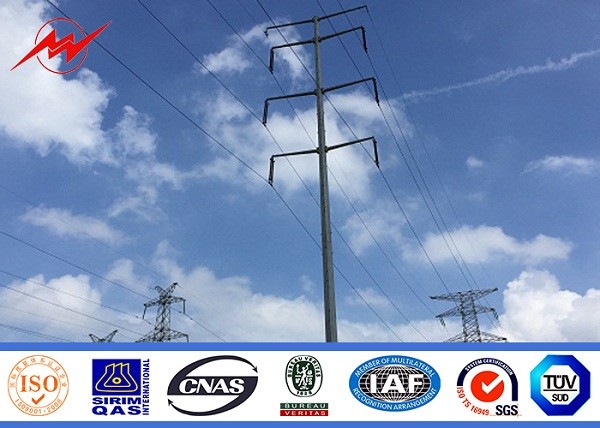

Thông tin kỹ thuật-Cross Arm
Các được liệt kê ở trên là thiết kế thường xuyên nhất được sử dụng, và được làm từ thép thiên thần.Và cánh tay chéo sẽ được cố định vào trục cực kết nối bằng bu lông thông qua các lỗ khoan trước trên cả hai tay chéo và trục cực. Nếu bạn có bất kỳ yêu cầu khác về thiết kế, vật liệu và phương pháp kết nối cho cánh tay chéo, xin liên hệ với chúng tôi.
Gói
Đóng gói bằng giấy nhựa hoặc theo yêu cầu của khách hàng.
