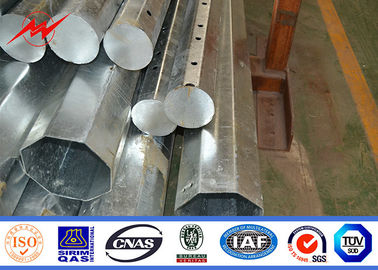

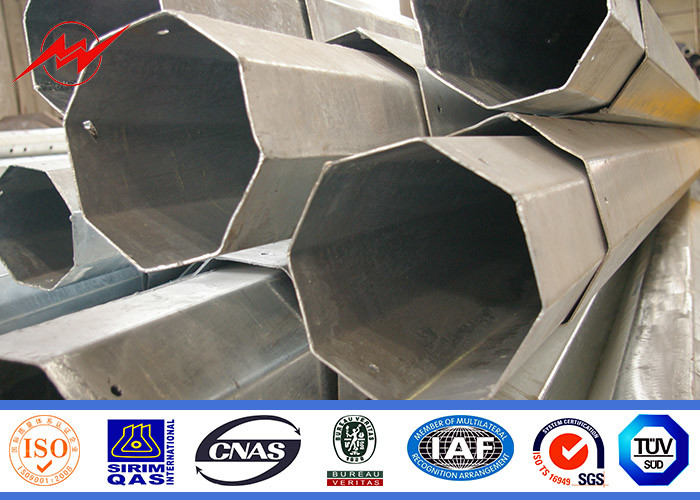

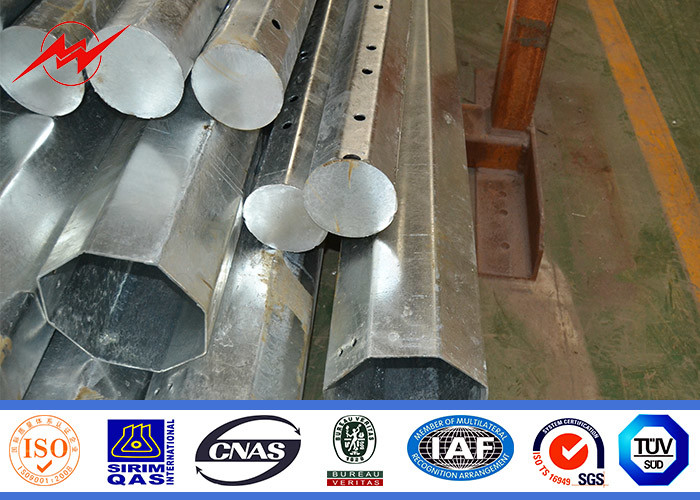

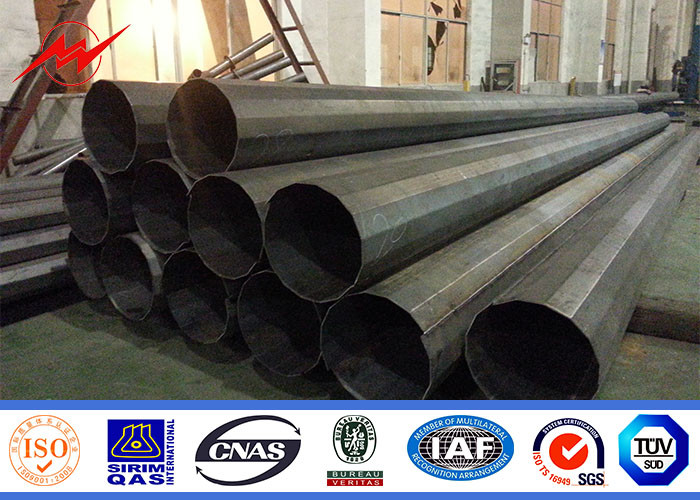

Cực thép mạ kẽm nhúng nóng cho đường dây truyền tải điện với thiết kế tốt PLS
Thép
Vật liệu này phù hợp với tiêu chuẩn NF EN 10025
Tiêu chuẩn và tiêu chuẩn NF EN 10149, nó có các thuộc tính sau.
- Sức mạnh năng suất = 355N / mm2
- Độ cứng vẫn giữ nguyên dưới 20 độ dưới không.
- Mạ điện phù hợp với tiêu chuẩn loại 1 NFA35503.
.
Thông số kỹ thuật:
| Phù hợp cho | Phân phối điện |
| Hình dạng | Conoid, Đa kim tự tháp, Cột, đa giác hoặc hình nón |
| Vật chất | Thông thường Q345B / A572, cường độ năng suất tối thiểu> = 345n / mm2 Q235B / A36, cường độ năng suất tối thiểu> = 235n / mm2 Cũng như cuộn cán nóng từ Q460, ASTM573 GR65, GR50, SS400, SS490, tới ST52- |
| Torlance của dimenstion | + - 2% |
| Quyền lực | 10 KV ~ 550 KV |
| Yếu tố an toàn | Hệ số an toàn khi tiến hành rượu vang: 8 Hệ số an toàn cho rượu vang nối đất: 8 |
| Tải trọng thiết kế tính bằng Kg | 300 ~ 1000 Kg táo đến 50 cm từ cực đến |
| Điểm | Nane palte thông qua rivert hoặc keo, khắc, chạm nổi theo yêu cầu của khách hàng |
| Xử lý bề mặt | Mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A 123, năng lượng polyester màu hoặc bất kỳ tiêu chuẩn nào khác theo yêu cầu của khách hàng |
| Khớp cực | Chế độ chèn, chế độ bên trong, chế độ khớp mặt đối mặt |
| Thiết kế cột | Chống lại trận động đất cấp 8 |
| Tốc độ gió | 160 Km/Hour . 160 Km / giờ. 30 m /s 30 m / s |
| Sức mạnh năng suất tối thiểu | 355 mpa |
| Độ bền kéo tối thiểu | 490 mpa |
| Độ bền kéo tối đa | 620 mpa |
| Tiêu chuẩn | ISO 9001 |
| Độ dài của mỗi phần | Trong vòng 14m một khi hình thành mà không trượt khớp |
| Hàn | Chúng tôi đã kiểm tra lỗ hổng trong quá khứ. Hàn đôi bên ngoài và bên ngoài làm cho hàn đẹp trong hình dạng Tiêu chuẩn hàn: AWS (Hiệp hội hàn Mỹ) D 1.1 |
| Độ dày | 1 mm đến 30 mm |
| Quy trình sản xuất | Kiểm tra vật liệu thưởng → Cuttingj → Đúc hoặc uốn → Welidng (dọc) → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → Hiệu chỉnh → Deburr → Mạ điện hoặc sơn tĩnh điện, sơn → Hiệu chuẩn → Chủ đề → Gói |
| Gói | Các cực của chúng tôi như che phủ bình thường bởi Mat hoặc kiện rơm ở trên cùng và dưới cùng, dù sao cũng có thể theo khách hàng yêu cầu, mỗi 40HC hoặc OT có thể tải bao nhiêu chiếc sẽ tính toán dựa trên máy khách đặc điểm kỹ thuật và dữ liệu |
Mạ điện
Tiêu chuẩn: NFA91121
Độ dày trung bình của mạ điện: Không nhỏ hơn 86μm.
Quy trình sản xuất
Kiểm tra nguyên liệu thô → Cắt → uốn → Hàn (dọc) → Xác minh kích thước → Hàn mặt bích → Khoan lỗ → lắp ráp mẫu → làm sạch bề mặt → Mạ kẽm hoặc sơn tĩnh điện, sơn → Hiệu chuẩn → Gói
Các thông tin để yêu cầu hoặc mua
-Steel chiều cao cực và lực
-Có loại cánh tay và chiều dài, vị trí lắp đặt trong cột thép
-Phương pháp cố định cánh tay chéo (sử dụng bu-lông để kết nối hoặc sử dụng một hoặc hai mẫu để hàn trong cột thép để lắp đặt tay chéo)
Yếu tố an toàn của cột thép
-Tốc độ gió
-Type leo
Cổng -Destination
-Khác.
Thông tin kỹ thuật-Cross Arm
