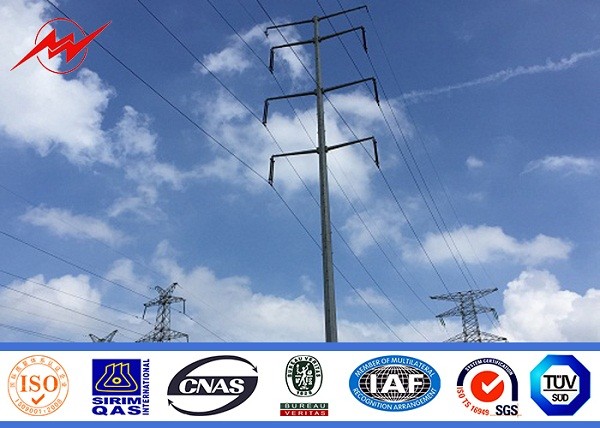

Cực hình ống thép cho đường dây phân phối truyền tải điện
Thông số kỹ thuật:
|
Các loại Chiều dài |
45ft | 50ft | 55ft | 60ft | 65ft | 70ft |
| 13,75m | 15,25m | 16,80m | 18,30m | 19,85m | 21,35m | |
| B (0 ° -2 °) | ||||||
| Đường kính đầu (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Đường kính mông (mm) | 345 | 370 | 395 | 415 | 435 | 455 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2 ° -15 °) | ||||||
| Đường kính đầu (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Đường kính mông (mm) | 545 | 585 | 625 | 660 | 700 | 740 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15 ° -30 °) | ||||||
| Đường kính đầu (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Đường kính mông (mm) | 600 | 645 | 690 | 730 | 770 | 805 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30 ° -90 °) | ||||||
| Đường kính đầu (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Đường kính mông (mm) | 680 | 730 | 725 | 765 | 755 | 790 |
| Độ dày (mm) | 6 | 6 | 7 | 7 | số 8 | số 8 |
| HS (0 ° -2 °) | ||||||
| Đường kính đầu (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Đường kính mông (mm) | 340 | 360 | 385 | 400 | 420 | 440 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 ° -15 °) | ||||||
| Đường kính đầu (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Đường kính mông (mm) | 485 | 520 | 550 | 580 | 615 | 645 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15 ° -30 °) | ||||||
| Đường kính đầu (mm) | 250 | 250 | 250 | 250 | 250 | 250 |
| Đường kính mông (mm) | 520 | 540 | 565 | 595 | 615 | 640 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30 ° -90 °) | ||||||
| Đường kính đầu (mm) | 300 | 300 | 300 | 300 | 300 | 300 |
| Đường kính mông (mm) | 585 | 620 | 650 | 680 | 715 | 765 |
| Độ dày (mm) | 6 | 6 | 6 | 6 | 6 | 6 |
Cài đặt
-Tháo tất cả các thiết bị trên cực trong quá trình lắp ráp.
- Xoay một dây treo quanh trục epole thứ của mỗi phần.
- Cố định phần đai trên đầu vào một khối ròng rọc.
-Vòng địu ở phần dưới được cố định chặt chẽ và cố định tại trọng tâm.
- Làm cho cột thép thẳng đứng bằng cách thắt chặt dây đai của phần trên cùng.
-Cố định cột thép.
- Tháo địu.

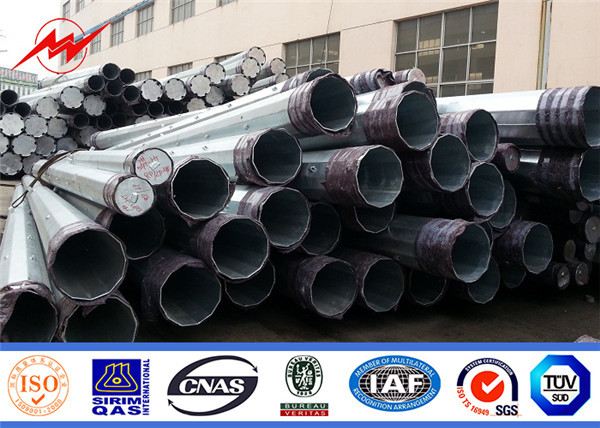

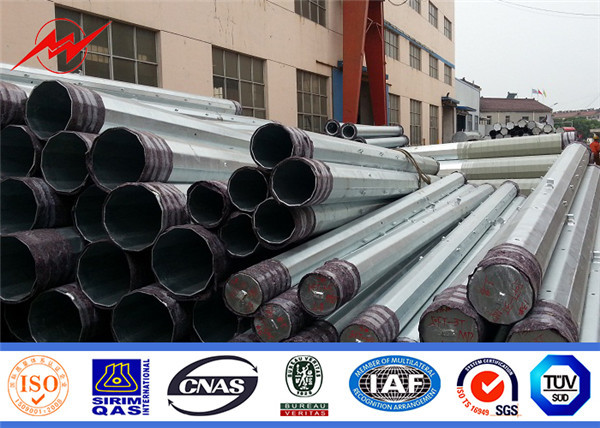

Đóng gói & Vận chuyển
Các cột của chúng tôi như bình thường được che bằng Mat hoặc bale rơm ở trên cùng và dưới cùng và gỗ giữa các cực để tránh thiệt hại khi mạ của cực, dù sao cũng có thể theo yêu cầu của khách hàng, Khả năng chịu tải của 40HC hoặc OT được tính toán dựa trên đặc điểm kỹ thuật và dữ liệu thực sự của khách hàng.
Câu hỏi thường gặp:
1.Thời hạn giá: EXW, FOB, CFR hoặc CIF.
Giá đã bao gồm trục cực, tấm đế, tay đòn chéo và phần neo.
Cảng biển vận chuyển: Cảng biển Thượng Hải.Đối với giá FOB, CFR hoặc CIF, vui lòng nêu rõ mẫu chính xác bạn cần và cho chúng tôi biết số lượng đặt hàng của bạn để chúng tôi có thể tính toán phí vận tải địa phương và cước phí đường biển.
2. MOQ: 1 bộ cho Tùy chỉnh
3.Thanh toán: Thông thường 30% bằng T / T dưới dạng tiền gửi, cân bằng T / T hoặc L / C trả ngay trước khi giao hàng.Cách thanh toán khác có thể được thương lượng.
4.Thời gian giao hàng: hàng hóa có thể sẵn sàng để giao hàng trong vòng 10 ngày làm việc sau khi nhận được tiền đặt cọc.
5. Bảo hành: 30 năm
6.Xử lý bề mặt: mạ kẽm nhúng nóng
Bài kiểm tra:
Trước khi tải, chúng tôi có thể thực hiện kiểm tra độ căng theo yêu cầu của khách hàng.
