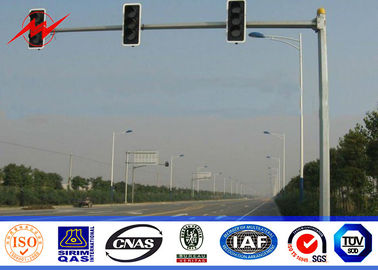

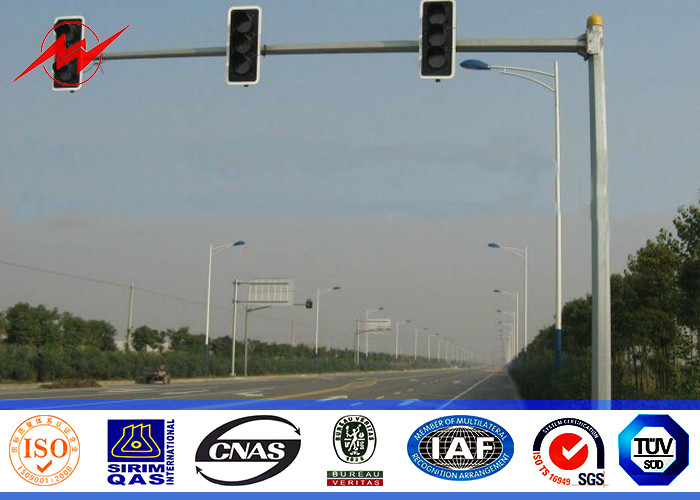

3m Expressway Traffic Light Pole , 1500mm Double Bracket Overpass Metal Light Poles

Vật liệu Q235 mạ kẽm chiều cao 3m với giá đỡ đôi 1500mm cho đèn giao thông đường cao tốc

Chi tiết nhanh về cột đèn giao thông

Tổng quan về bản vẽ

VẬT CHẤT

Vật liệu được sử dụng để chế tạo các thành phần cực sẽ phù hợp với các tiêu chuẩn quốc tế và theo thông số kỹ thuật của dự án.

Vật liệu chính là Q235, Q345, Gr65 hoặc như được chỉ định trong thông số kỹ thuật của khách hàng.

KẾT THÚC

Trục, Tấm đế, Giá đỡ và các phụ kiện khác được mạ kẽm nhúng nóng theo BS EN 1461 và các bản sửa đổi gần đây của nó, độ dày lớp phủ trung bình tối thiểu theo BS EN 1461, hoặc theo yêu cầu của khách hàng, nhưng không quá 70 micron trung bình .

Không có hàn, cắt hoặc khoan được thực hiện sau khi mạ kẽm.

Các bu lông neo bao gồm đai ốc và vòng đệm được sơn đen nhám hoặc mạ kẽm nhúng nóng theo tiêu chuẩn ASTM A 123 theo yêu cầu tùy chỉnh.

HÌNH DẠNG

1. Chiều cao: Cột đèn đường có chiều cao từ 4m đến 20m đáp ứng hầu hết các yêu cầu về chiếu sáng đường phố ngoài trời, thường được làm bằng trục thép côn có hình bát giác hoặc hình nón, với kích thước tuân theo các phân tích kết cấu thiết kế, tiêu chuẩn quốc tế yêu cầu và theo yêu cầu của khách hàng.

2. Phần cực: Chỉ các cột có chiều cao đến 12 mét mới được làm từ một đoạn trục.Cột cao đến 20m được làm từ hai đoạn có chiều dài chồng lên nhau tối thiểu bằng 1,5 lần đường kính đáy của đoạn trên.

3. Trục: Trục được làm từ thép tấm được gấp theo hình dạng yêu cầu và được hàn dọc bằng máy hàn hồ quang tự động.

4. Tấm đế: Tấm đế có dạng hình vuông với các lỗ rãnh thích hợp cho các bu lông neo.Tấm đế được hàn vào đáy trục bằng mối hàn kép, theo tiêu chuẩn Quốc tế.

5. Giá đỡ: Giá đỡ để mang các phụ kiện đèn có hình dạng và kích thước phù hợp với yêu cầu của khách hàng và các thông số kỹ thuật của phụ kiện đèn.Đầu trục được trang bị các đai ốc hàn vào trục như thể hiện trên bản vẽ của chúng tôi.

6. Bu lông neo: Bu lông neo để cố định tấm đế vào nền bê tông được cung cấp cùng với đai ốc và vòng đệm cần thiết theo phân tích kết cấu.

7: Cửa dịch vụ: Kích thước và vị trí mở cửa theo yêu cầu của khách hàng và tuân thủ các kích thước của phần cắt.Cửa mở được gia cố để duy trì độ bền của trục.

8. Đèn: Đèn LED có sẵn hoặc được chỉ định trong yêu cầu của khách hàng.

Thiết kế cột đèn giao thông

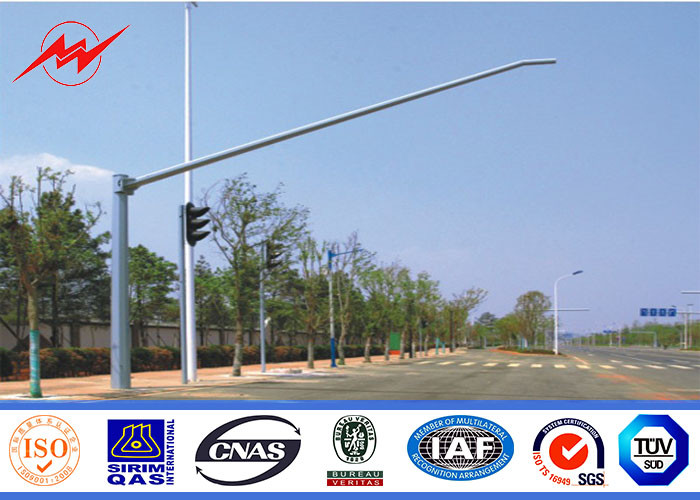

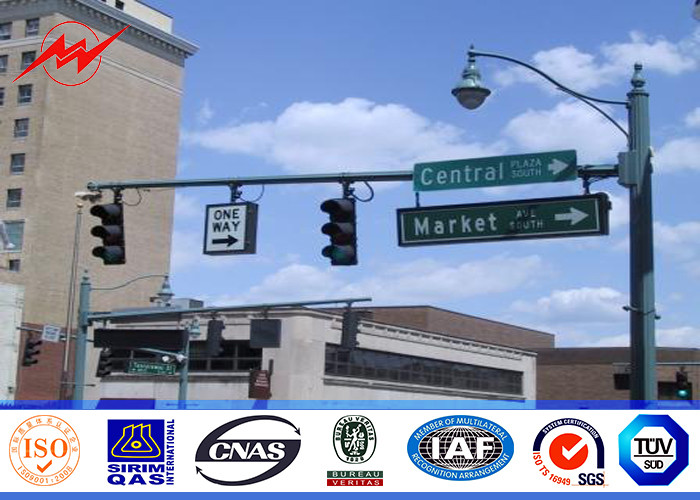

Nhiều hình hơn:

Công ty:

Giang Tô Milky Way chuyên cung cấp nhiều loại Trụ Bát giác được sử dụng trong các cột đèn đường.Các cột này được chế tạo bằng nguyên liệu thô cao cấp như thép Q235 và công nghệ mới nhất theo tiêu chuẩn chất lượng quốc tế.Hơn nữa, chúng có sẵn trong các tùy chọn tùy chỉnh để phù hợp với các yêu cầu khác nhau của khách hàng.
