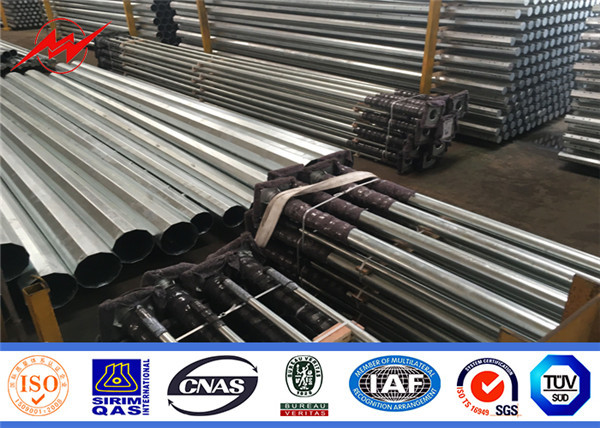

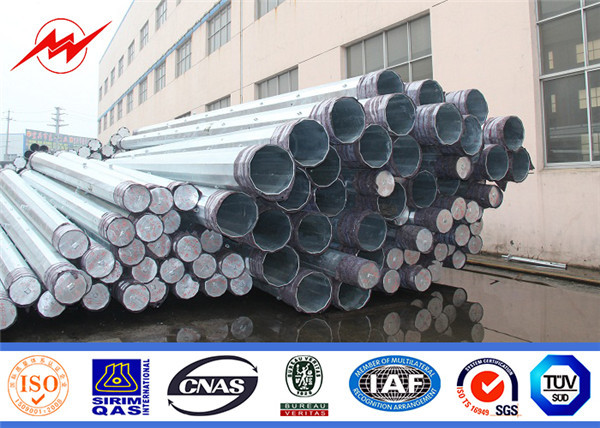

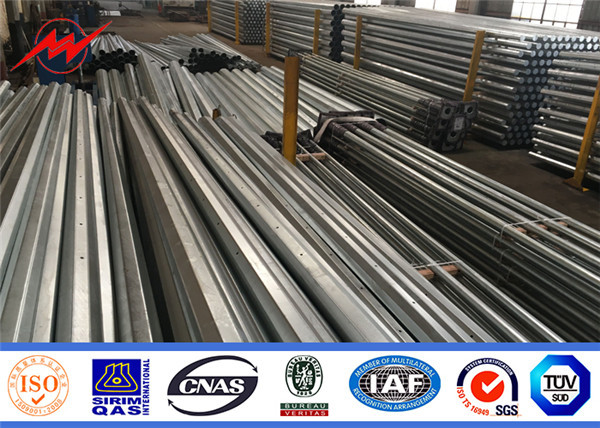

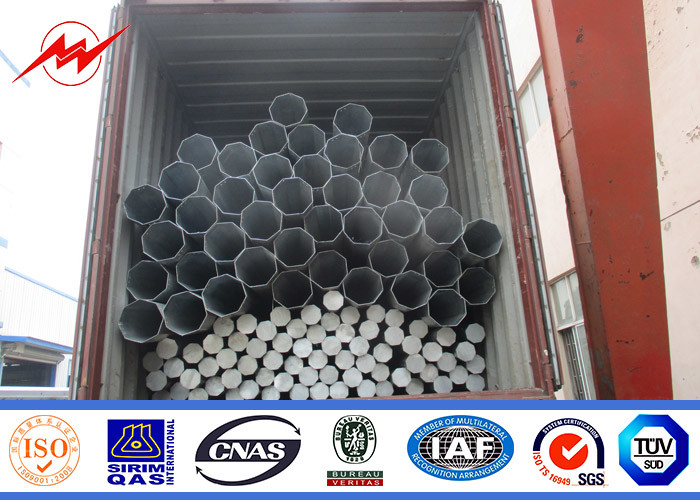

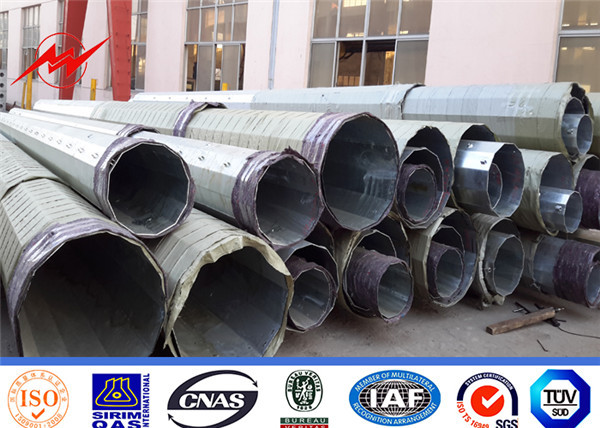

Cột thép truyền tải điện mạ kẽm 32m / Cực hình ống thép / tháp thép
Thông số kỹ thuật
|
Vật chất: |
Thép cán nóng, Q235, Q345, S235, hoặc tùy chỉnh |
|
Chiều cao của cực |
3m –15m |
|
chiều dài |
Trong vòng 16m một lần hình thành mà không có khớp trượt |
|
độ dày của tường |
2,5mm-20mm hoặc tùy chọn |
|
Hình dạng cực: |
Tròn, Đa giác, Bát giác, Conial |
|
Loại cánh tay: |
Cánh tay đơn, Cánh tay đôi hoặc theo yêu cầu của cliens |
|
Ứng dụng: |
đường, đại lộ, đường phố, đường cao tốc, công viên, quảng trường |
|
Phạm vi nhiệt độ |
-35 ° C ~ + 45 ° C |
|
Tốc độ gió tối đa |
Áp suất gió Aganist 160Km / h |
|
Tấm cơ sở gắn kết |
Tấm đế là hình vuông, hình bát giác hoặc hình tròn với các lỗ rãnh để neo bu lông và kích thước theo yêu cầu của khách hàng. |
|
Mặt đất gắn kết |
Chiều dài chôn dưới đất theo yêu cầu của khách hàng. |
| Đặc điểm kỹ thuật cực điện-Congo | ||||||
| Chiều cao | Tải (KN) | Đường kính trên (mm) | Đường kính đáy (mm) | Độ dày của tường (mm) | Hình dạng cực | Chiều cao tải (mm) |
| 8 triệu | 2,5 | 100 | 210 | 2,75 | số 8 | 6.2 |
| 8 triệu | 5 | 120 | 290 | 2,75 | số 8 | 6.2 |
| 8 triệu | 6,5 | 130 | 330 | 2,75 | số 8 | 6.2 |
| 8 triệu | số 8 | 170 | 360 | 2,75 | số 8 | 6.2 |
| 8 triệu | 10 | 180 | 405 | 2,75 | số 8 | 6.2 |
| 10 triệu | 11 | 145 | 334 | 3 | 12 | số 8 |
| 11 triệu | 6 | 120 | 246 | 3 | 12 | 8.9 |
| 11,8 triệu | 5 | 150 | 355 | 3 | số 8 | 9.4 |
| 11,8 triệu | 6,5 | 180 | 400 | 3 | số 8 | 9.4 |
| 11,8 triệu | số 8 | 190 | 440 | 3 | số 8 | 9.4 |
| 11,8 triệu | 10 | 190 | 450 | 3.5 | số 8 | 9.4 |
| 11,8 triệu | 12,5 | 220 | 500 | 3.5 | số 8 | 9.4 |
| 11,8 triệu | 16 | 230 | 560 | 3.5 | số 8 | 9.4 |
| 11,8 triệu | 20 | 240 | 585 | 4 | số 8 | 9.4 |
| 11,8 triệu | 25 | 260 | 655 | 4 | số 8 | 9.4 |
| 11,8 triệu | 32 | 260 | 660 | 5 | số 8 | 9.4 |
Giới thiệu
Tháp điện bao gồm tháp thép góc, thép hình ống côn, khung trạm biến áp, khung nhà máy điện, v.v.
Tháp điện là khung kết cấu thép giằng các dây dẫn điện, giữ khoảng cách hiền của dây hội và công trình trên mặt đất.Theo ngoại hình, tháp quyền lực có thể được chia thành tháp kiểu kính, tháp kiểu đầu mèo, tháp kiểu Shang, tháp kiểu Gan và tháp doliform.Trên cơ sở ứng dụng, tháp công suất có thể được tách thành tháp kiểu căng thẳng, tháp kiểu tuyến tính, tháp kiểu góc, tháp kiểu chuyển vị, tháp công suất kiểu đầu cuối và tháp điện kiểu chéo.Đặc điểm thiết kế của tất cả các tháp là kết cấu giàn không gian, được tạo thành bằng thép góc đều duy nhất, làm bằng vật liệu Q235 (A3F) và Q345 (16Mn) và sử dụng bu lông đen chịu lực cắt để kết nối các bộ phận cực.Tháp chủ yếu bao gồm thép góc, thép tấm liên kết và bu lông, một số là bộ phận cấu thành của thép tấm hàn, làm chân cột.Phần tháp đơn giản giúp chống ăn mòn vôi hóa nóng, vận chuyển, xây dựng và lắp dựng dễ dàng hơn nhiều.Thường sử dụng cùm trên cột chính của tháp có chiều cao dưới 60 mét để thuận tiện cho người lao động lên xuống.
Tháp ống thép chủ yếu sử dụng giữa các đường dây tải điện cao thế, trên đỉnh có treo cột thu lôi, bulông nối thân tháp với tay đòn chéo có chỗ treo dây.Bề mặt giao nhau của tháp có hình thuôn dài và vĩ mô bề mặt giao nhau của tháp và cánh tay đòn chéo là góc từ 0 đến 90 độ.Trong ứng dụng thực tế, vật liệu thô có thể được tiết kiệm để rút ngắn chu vi của bề mặt giao cắt bằng cách chịu mômen uốn tối đa của macroaxis bề mặt giao cắt thuôn dài.
Những đặc điểm chính
1. Thời hạn giá: EXW, FOB, CFR hoặc CIF.
Giá bao gồm trục cực, tấm đế, tay đòn chéo và phần neo.
Cảng biển vận chuyển: Cảng biển Thượng Hải.Đối với giá FOB, CFR hoặc CIF, vui lòng chỉ định mẫu chính xác bạn cần và cho chúng tôi biết số lượng đặt hàng của bạn để chúng tôi tính phí vận tải địa phương và vận tải biển.
2. MOQ: 1 bộ cho Tùy chỉnh
3. Thanh toán: Thông thường 30% bằng T / T như tiền gửi, số dư bằng T / T hoặc L / C trả ngay trước khi giao hàng.Cách thanh toán khác có thể được thương lượng.
4. Thời gian giao hàng: hàng hóa có thể sẵn sàng để giao hàng trong vòng 10 ngày làm việc sau khi nhận được tiền đặt cọc.
5 Bảo hành: 30 năm
6. xử lý bề mặt: mạ kẽm nhúng nóng
